Typhus A

Information om huset

Hustyp1,5 plan med källare
Byggnadsår1940-tal
Boarea108 m2 (exkl. källare)
Uppvärmd area (Atemp)170 m2 (inkl. källare)
Antal boende3 personer
UppvärmningstypElpanna med vattenburet radiatorsystem
VentilationSjälvdrag
Inomhustemperatur22°C plan 1 och 2, 18°C i källare
Uppvärmning av tappvarmvatten20 kWh/m2
Illustration: Lars Nilsson, Lanark

Värmeförluster före renovering

Fördelning av värmeförluster om huset ligger i Linköping.
Ju längre norrut huset placeras desto större blir de totala förlusterna genom klimatskärmen, vilket ger en minskad andel avloppsförluster (6% för Gällivare). Andel förluster genom källargolv och källarväggar blir större ju längre norrut huset är placerat (16% för Gällivare).

Energibesparing vid genomförande av ett åtgärdspaket

Här visas ett exempel på energibesparing (minskad köpt energi för värme och varmvatten) samt förbättrad energiprestanda (primärenergital) och energiklass (A-G) vid genomförande av ett åtgärdspaket i typhuset. Åtgärdspaketet redovisas i flera steg:

Steg 1 Tilläggsisolering av fasad, vindsbjälklag och källarväggar;
byte av termostater och injustering;
energieffektiva tappvarmvattenarmaturer
Steg 2Steg 1 + byte av fönster och dörrar
Steg 3aSteg 2 + luft-vattenvärmepump (Malmö, Linköping) eller bergvärmepump (Östersund och Gällivare)
Steg 4aSteg 3a + solceller
Steg 3bSteg 2 + anslutning till fjärrvärme
Steg 4bSteg 3b + solceller
Indata för enskilda åtgärder, både avseende förbättrade energiegenskaper och kostnader, återfinns längst ner sidan.

__

_

Lönsamhet för åtgärdspaket

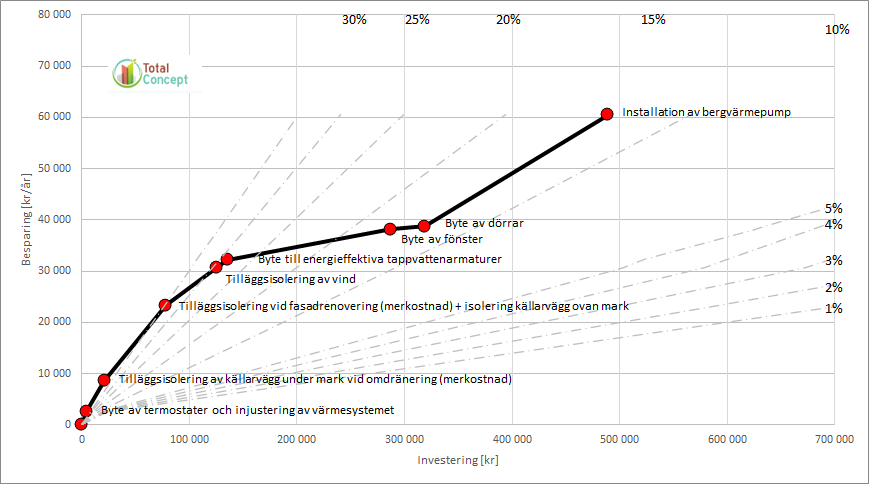

Här visas lönsamhet för åtgärdspaketet i ett så kallat internräntediagram.

Internränta är ett lönsamhetsmått som uttrycker årlig avkastning för en investering. För att en investering ska kunna betraktas som lönsam för en privatperson är en riktlinje att internräntan minst bör motsvara:

  • räntan för ett eventuellt lån för att finansiera investeringen,
  • alternativt den uteblivna avkastningen vid en annan placering av de medel som binds i investeringen.

I ett internräntediagram ordnas de enskilda åtgärderna i ett paket från de mest lönsamma (högst internränta) till de minst lönsamma (lägst internränta). Varje punkt i diagrammet visar internräntan för ett paket med den aktuella åtgärden tillsammans med föregående, mer lönsamma åtgärder. På samma sätt kan sammanlagd kostnad utläsas på x-axeln och sammanlagd årlig kostnadsbesparing på y-axeln. Den sista punkten i diagrammet visar alltså kostnad, kostnadsbesparing och internränta för hela åtgärdspaketet.

I detta exempel görs ett undantag från regeln om åtgärder i lönsamhetsordning för installation av värmepump, vilken placerats sist i diagrammet. Anledningen till detta är dels att man i första hand bör försöka minska energibehovet i byggnaden och först därefter titta på hur energin tillförs byggnaden, dels att en värmepump bör dimensioneras för förväntat värmebehov efter energieffektiviserande åtgärder, oavsett i vilken ordning åtgärderna genomförs.

Solceller finns inte med i diagrammen nedan. För att göra en egen lönsamhetskalkyl för solceller rekommenderas Solelkalkylen på Energimyndighetens hemsida.

El2,8 kr/kWh
Vatten25 kr/m3
Elkostnaden inkluderar rörliga avgifter kopplat till elpriset: spotpris, rörliga nätavgifter, rörliga elhandelsavgifter, elcertifikat, energiskatt

El2,5 kr/kWh
Vatten25 kr/m3
Elkostnaden inkluderar rörliga avgifter kopplat till elpriset: spotpris, rörliga nätavgifter, rörliga elhandelsavgifter, elcertifikat, energiskatt

El1,5 kr/kWh
Vatten25 kr/m3
Elkostnaden inkluderar rörliga avgifter kopplat till elpriset: spotpris, rörliga nätavgifter, rörliga elhandelsavgifter, elcertifikat, energiskatt

El1,4 kr/kWh
Vatten25 kr/m3
Elkostnaden inkluderar rörliga avgifter kopplat till elpriset: spotpris, rörliga nätavgifter, rörliga elhandelsavgifter, elcertifikat, energiskatt

Indata för enskilda åtgärder

Indata i tabellen gäller för samtliga orter, förutom indata för värmepumpar och solceller som gäller för Linköping.
